Дымоходы для отопительных котлов Kiturami

Артикул	Название
S555100021	Уплотнительная прокладка фланца дымохода (TA-13~30)
S554100037	Уплотнительная прокладка крышки-адаптера дымохода (Turbo-13~30, Turbo Hi Fin-25/30, TGB-30)
S554100004	Уплотнительная прокладка крышки-адапетра дымохода (Turbo Hi Fin-13/17/21, STSG-13~30, STSO-13~30)
S552100074	Уплотнительная прокладка патрубка дымохода 3T (KRP-20/50)
S552100044	Уплотнительное кольцо адаптера дымохода (TA-13~30)
S491100057	Фланец дымохода (TA-13~30)
S453100001	Бандаж дымохода 89Φ (Turbo-13~30, Turbo Hi Fin-13~30)
H870060010	Патрубок дымохода (KRP-20/50)
H280020007	Крышка-адаптер дымохода (KSO-50/70)
H280020003	Крышка-адаптер дымохода (KSO-150/200)
H280020001	Крышка-адаптер дымохода (KSO-100)
H160220008	Крышка-адаптер дымохода (Turbo-13~30, Turbo Hi Fin-25/30)
H160220001	Крышка-адаптер дымохода (Turbo Hi Fin-13/17/21)
H160060036	Патрубок дымохода (STSO-25/30, STSG-25/30)
H160060032	Патрубок дымохода (STSG-13/17/21, STSO-13/17/21)
H110320002	Адаптер дымохода (TA-13~30)
E41E130002	Дымоход алюминиевый 125MM
E41E130001	Дымоход алюминиевый 80MM
A91E100023	Дымоход FF Φ125 800mm
A91E100017	Дымоход FF Φ100 800mm
A911100005	Переходник дымохода Φ75/80 300mm

Дымоходы Kiturami предназначены для устройства системы принудительного дымоудаления дизельных и газовых котлов мощностью от 15 до 35 кВт.

Изготовлены из качественной легированной нержавеющей жаропрочной стали толщиной 1 мм и отличаются повышенной устойчивостью к воздействию кислот и коррозии, образующихся при горении дизельного и газового топлива.

Использование при монтаже котельной оригинальных дымоходов для котла Kiturami позволяет достичь следующих результатов:

• снижается трудоемкость и стоимость монтажных работ, возрастает скорость монтажа
• можно самостоятельно смонтировать дымоход, даже не обладая специальными техническими навыками
• экономится пространство помещения котельной
• достигается аккуратный вид монтируемой конструкции

Устанавливая современные котлы Kiturami, оборудованные встроенными вентиляторными горелками (турбированные) с принудительной тягой, нет необходимости монтировать классические дымоходы через крышу.

Качественной заменой типовым дымоходам могут служить коаксиальные дымоходы Китурами или "соосные", представляющие собой две трубы, которые имеют разные диаметры и находятся одна в другой.

В процессе сжигания топлива образующиеся продукты сгорания выбрасываются по внутренней трубе, а по внешней трубе поступает свежий воздух для горения.

Коаксиальные дымоходы Китурами в основном применяются при обустройстве систем отопления с настенными газовыми котлами, имеющими турбированные горелки, но могут быть установлены и на напольные газовые и дизельные котлы.

Таким образом, дымоходы с диаметром внутренней трубы 75 мм могут быть установлены на котлы Китурами World 3000, World  5000, World Plus, Twin Alfa, ECO Condensing, а коаксиальные дымоходы с диаметром внутренней трубы 80 мм устанавливаются на газовые и дизельные котлы Kiturami Turbo и STS.

Немаловажно, что во время работы котла в помещении котельной не сжигается кислород, благодаря тому, что воздух подается посредством наружной трубы. Коаксиальные дымоходы котла Kiturami позволяют добиться повышения КПД котла и исключить возможность поступления отработанных газов в помещение.

К преимуществам коаксиальных дымоходов относятся:

• простота монтажа - обычно время установки не занимает более 30 мин и требует минимального количества инструментов
• безопасность - внешняя труба не нагревается от выхлопных газов, поэтому дымоход можно безопасно прокладывать в стенах из легко воспламеняющихся материалов. Кроме того, все стыки дымохода оснащены уплотнителями из жаростойкой резины и не пропускают отработанные газы
• высокий КПД – дымоходы имеют небольшую монтажную длину, благодаря чему не оказывают сопротивления исходящим газам
• универсальность – коаксиальные дымоходы Китурами  можно использовать и на других дизельных и газовых котлах с соответствующим диаметром выхлопного патрубка или при использовании переходников.

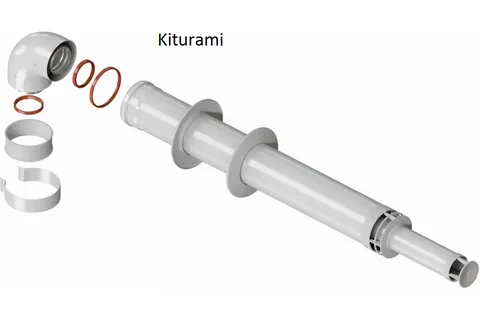

В комплект коаксиального дымохода обычно входит: коаксиальная труба, угол на 90 град, гофра для подачи воздуха, резиновые уплотнители, хомуты и наличники.



Дымоход для дизельного котла Китурами имеет диаметр трубы 80 мм и предназначен для систем дымоудаления дизельных и газовых котлов Китурами STS и Turbo.

Дымоходы Китурами Турбо, или как их еще называют дымоходы Kiturami 80 поставляются в следующей комплектации: вертикальная труба 80 мм, горизонтальная труба 80 мм с глушителем, угол на 90 град, резиновые уплотнители, хомуты и наличники.

Установка дымохода Китурами не представляет особой сложности, но при этом требуется соблюдение технологии монтажных работ и правил безопасности.

Коаксиальные и однотрубные дымоходы монтируются боковую стену котельной. Для этого необходимо вырезать отверстие в стене, немного превосходящее по размерам внешний диаметр дымохода.

При этом следует рассчитать высоту отверстия таким образом, что бы обеспечить наклон горизонтальной части под углом 3-5 градуса наружу. Это необходимо для стекания конденсата, образующегося при прохождении продуктов сгорания через дымоход на улицу, а не внутрь котла.


При прокладке дымохода через стены из легковоспламеняющихся материалов необходимо уделить особое внимание вопросам изоляции негорючими материалами. Между тем, при монтаже в таких стенах коаксиальных дымоходов опасность возгорания практически исключена.

Не рекомендуется удлинение дымохода Китурами более 3 метров и монтаж более 2 поворотов под 90 градусов.

При окончательной фиксации дымохода в стене и на выхлопном патрубке котла следует предусмотреть возможность его демонтажа для чистки от сажи. Чистку рекомендуется производить не менее одного раза в отопительный сезон.
Монтаж оборудования может выполняться самостоятельно, но лучше такую ответственную работу доверить профессионалам.

Для достижения необходимой конфигурации дымоходной системы используются следующие комплектующие:

• Дымоходы коаксиальные Kiturami FF 75/100/1000, FF/75/100/1300, FF75/100/1500 предназначены для газовых настенных котлов, различаются длинной коаксиальной трубы – 100, 130 и 150 см соответственно.
• Дымоход коаксиальный Kiturami FF 80/100/1300 предназначен для газовых и дизельных напольных котлов, присоединительный диаметр 80 мм, выпускается только одной длины – 130 см, в большинстве случаев требуется приобретение дополнительного вертикального удлинителя выхлопной трубы и удлиненной гофры для подачи воздуха.
• Дымоход однотрубный FE 80/1300 предназначен для дизельных котлов Kiturami TURBO, присоединительный диаметр 80 мм.
• Удлинители дымоходов 300, 500, 1000 мм выпускаются диаметрами 75 и 80 мм и предназначены для наращивания в вертикальном или горизонтальном направлениях.
• S-образный переход – предназначен для монтажа коаксиальных дымоходов в стену, на которой висит  газовый котел, выпускаются только диаметром 75 мм.
•
